系统门窗设计规范与技术要求

时间:2020-09-08 10:28:04 点击:4984 次 来源:唐匠门窗

门窗的节能性能越来越受到国家重视,不断的在有新的行业执行标准被推出,其目的就是为了让广大消费者能以更加合理的价格购买到质量和性能都有保障的门窗,而系统门窗作为比传统节能门窗具有更优异的各项性能,逐渐的开始走上行业的前线,但系统门窗想要达到一定更好的性能,其设计方面就需要满足基本的规范与设计要求,这里唐匠小编为大家整理了系统门窗设计规范与技术要求,以供大家参考。

一、系统门窗设计规范

1、符合现行居住建筑节能设计标准,满足标准化外窗要求的、由预埋于外窗洞口四周的标准化附框和在工厂内组装完成的外窗,在施工现场采用干法安装、具有维护便利特点的建筑外窗系统,简称标准化外窗系统。

2、型材壁厚应符合下列规定

1)外窗窗框、扇、拼框等型材的主要受力部位基材实测壁厚不应小于1. 4mm;外门不得底于2.0mm

2)型材表面处理要求:阳极氧化AA15,平均膜厚≥15um;电泳涂装有光或亚光透明漆B级,≥16um、有光或亚光有色漆S级,≥21um;粉沫喷涂≥40um氟碳喷涂二涂≥30um,三涂≥40um;有特殊要求的按GB/T5237要求选择。

3)除压条、压盖、扣板等需要弹性装配的型材之外,公称壁厚不应小于1. 2mm

4)壁厚尺寸分为三组;壁厚允许偏差应满足CEC437-2016的要求。

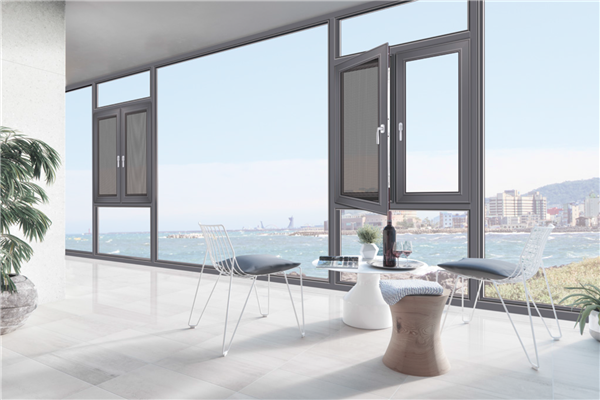

TJ136SM匠辰系列

3、标准化外窗中设置的遮阳百叶应符合现行行业标准《内置遮阳中空玻璃制品》JG/T 255的有关规定。

4、标准化附框型材应采用热固性树脂为基材,以玻璃纤维为主要增强材料,并加入一定助剂和辅助材料,经拉挤工艺成型。

5、建筑外窗传热系数、太阳得热系数、可见光透射比、气密性能、水密性能和抗风压性能的确定,应符合当地现行居住建筑节能设计标准的规定,并应在设计文件中注明。

6、除卫生间等辅助用房外,标准化外窗宜设计为平开窗。

7、外窗保温设计:

1PVC塑料型材窗和玻璃纤维增强塑料型材窗应采用多腔结构塑料型材,且不应少于三腔;

2)铝合金型材外窗当采用隔热铝合金型材时,隔热条高度不宜小于18. 6mm

3)外窗的分格设计宜选择大固定、小开启的方式。

8、当平开窗的窗扇高度大于900mm时,应采用多点锁闭。

9、当密封材料采用密封胶时,单边间隙控制在23mm

10、密封胶条要采用硫化橡胶材料或热塑弹性体性材料;密封毛条宜采用硅化处理的加

片性密封毛条。

11、 如采用窗纱不得低于18目。

12、水密性、气密性能按计算结果符合建筑设计要求,临街门窗隔声性能不得低于30分贝,其他不得低于25分贝。

13、固定片应采用Q235材料,厚度不小于1. 5mm,宽度不小于20mm固定片安装角部距离150mm,中间距离500mm;固定点与墙边缘不应小于50mm

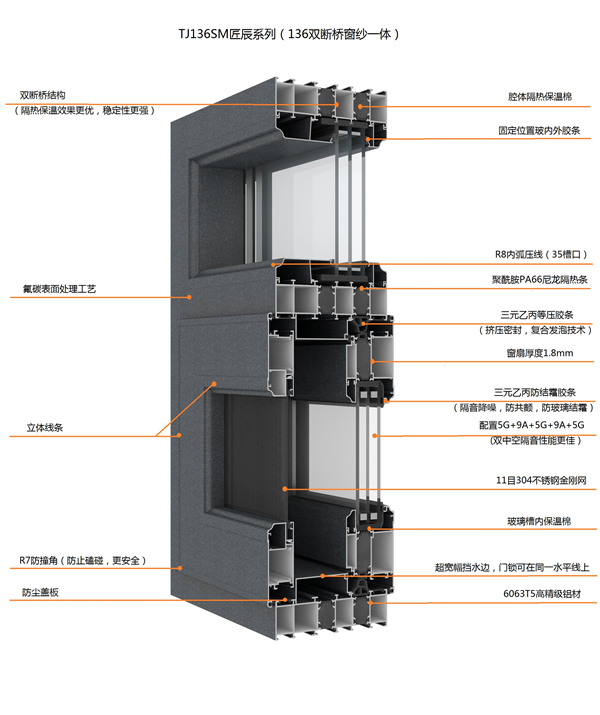

TJ136SM匠辰系列(136双断桥窗纱一体)

14、系统门窗防雷设计:

符合现行国家标准《建筑物防雷设计规范》GB 50057的有关规定,并应符合下列规定:

1)金属窗外框应与主体结构的避雷引下线可靠连接,用直径不小于8mm圆钢或截面积不小于48mm²,厚度不小于4mm的扁钢;

2)金属窗外框与防雷连接件连接处,应先将其非导电的表面处理层除去,再与防雷连接件连接;

3)防雷连接导体可采用热浸镀处理且直径不小于I0mm的圆钢或25扁钢,连接导体应与建筑物防雷装置和窗框防雷连接件可靠的连接,采用焊接时焊缝长度不应小于l00mm

15、单个旋转执手应用于对角线不大于700mm的窗;合页铰链附件承重力≤130kg,窗扇宽度不得大于1300mm,附件承重力≥130kg,窗扇宽度不得大于1 550mm;平开门总的不得大于900mm宽;使用滑撑时,外平开窗扇不得大于7 50mm;外开上悬窗使用滑撑,窗扇高度大于700,配磨擦式撑挡。开启距离大于300时,扇高度不得大于1 200mm

二、系统门窗技术要求

1、抗风压性能:不低于6级标准(基本风压取值系数为0.8KN/m平方)。

建筑外门窗抗风压性能分级表

分级

1

2

3

4

5

6

7

8

9

分级指标值P

(单位为千帕)

1.0P1.5

1.5P2.0

2.0P2.5

2.5P3.0

3.0P3.5

3.5P4.0

4.0P4.5

4.5P5.0

P5.0

注:第9级应在分级后同时注明具体检测压力差值。

2、气密性能:不低于6级标准。

建筑外门窗气密性能分级表

分级

1

2

3

4

5

6

7

8

单位缝长

分级指标值

qi/[m²/(m·h)]


4.0qi3.5


3.5qi3.0


3.0qi2.5


2.5qi2.0


2.0qi1.5


1.5qi1.0


1.0qi0.5


qi0.5

单位面积

分级指标值

qt/[m³/(m²·h)]


12qt10.5


10.5qt9.0


9.0qt7.5


7.5qt6.0


6.0qt4.5


4.5qt3.0


3.0qt1.5


qt1.5

3、水密性能:不低于4级标准。

建筑外门窗水密性能分级表

分级

1

2

3

4

5

6

分级指标P

100P150

150P250

250P350

350P500

500P700

P700

注:第6级应在分级后同时注明具体检测压力差值。

4、保温性能:不低于3级标准。

门窗保温性能分级

分级

分级指标值

(单位为每平方米开)

1

K5.0

2

5.0K4.0

3

4.0K3.5

4

3.5K3.0

5

3.0K2.5

6

2.5K2.0

7

2.0K1.6

8

1.6K1.3

9

1.3K1.1

10

K1.1

5、隔声性能:不低于3级标准。

门窗的空气声隔声性能分级

分级

外门窗分级指标值(分贝)

内门窗分级指标值(分贝)

1

20Rw+Cu25

20Rw+C25

2

25Rw+Cu30

25Rw+C30

3

30Rw+Cu35

30Rw+C35

4

35Rw+Cu40

35Rw+C40

5

40Rw+Cu45

40Rw+C45

6

Rw+Cu45

Rw+C45

注:用于对建筑内机器、设备噪声源隔声的建筑内门窗,对中低频噪声宜用外门窗的指标值进行分级;对中高频噪声仍可采用内门窗的指标值进行分级。

以上内容就是唐匠小编为大家整理的系统门窗设计规范与技术要求,希望能帮助到大家。上述各项规范与要求都是系统门窗应能达到的基本指标,而且市面上不乏有些高质量品牌的系统门窗的各项指标都能超过上述内容,所以系统门窗的性能是有着足够的保障的。唐匠门窗作为一家专业的系统门窗厂家,采用国外先进的生产设备与生产工艺,设计生产的系统门窗均能达到、超过上述标准,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
